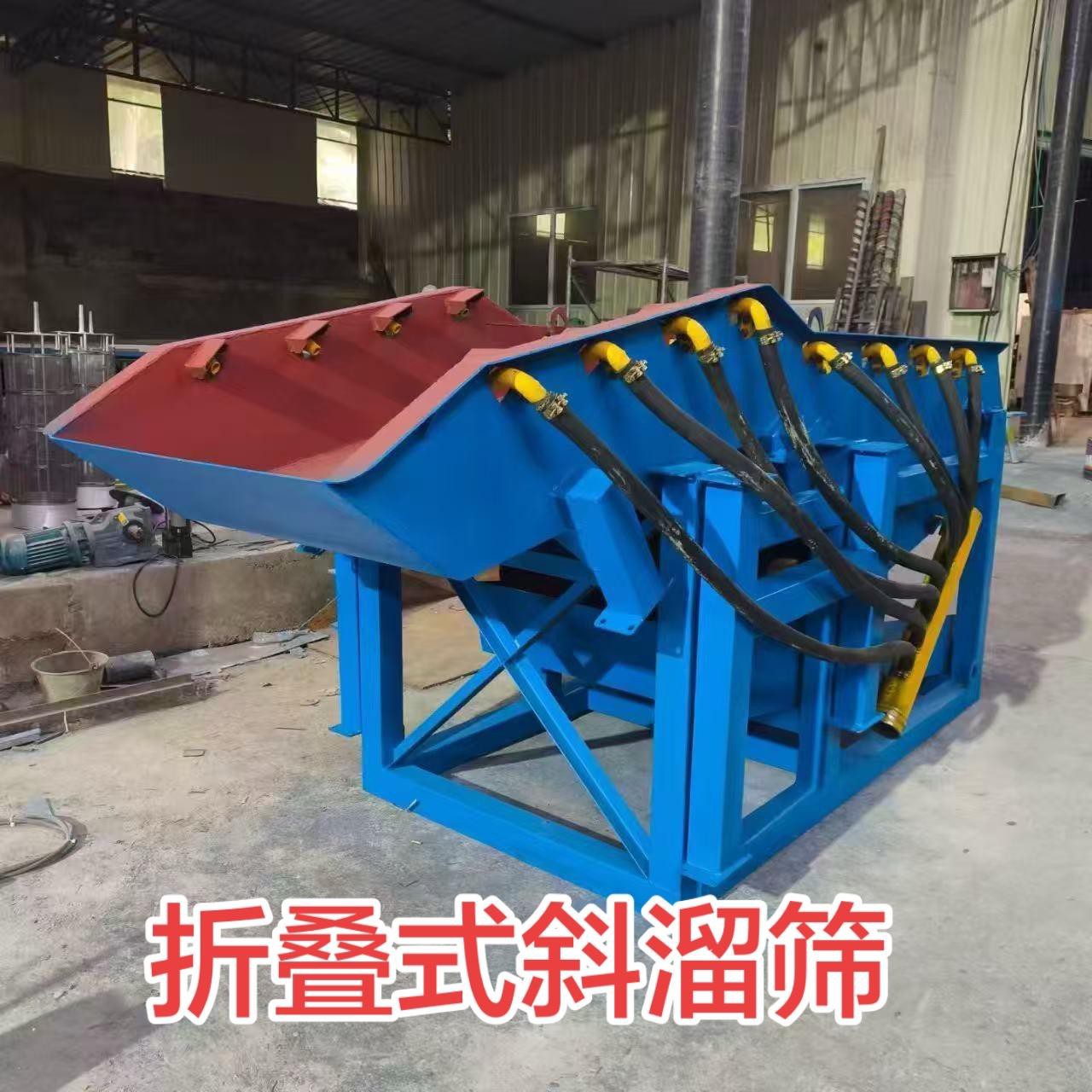

Sgrîn ar oledd wedi'i blygu sgrin dirgrynol a blwch llifddor ar gyfer aur llifwaddodol
Sgrin Llifddor Plygadwy - Dyfais brosesu mwynau symudol yw hon sy'n cyfuno sgrinio a gwahanu disgyrchiant (blwch llifddor) gyda ffrâm plygadwy. Fe'i defnyddir yn eang mewn gweithrediadau pwll agored ac afonol o fwyngloddiau aur a thun placer. Ei fanteision craidd yw adleoli cyflym, atal cacennau, a chyfradd adennill uchel.
Egwyddor gweithio:
* Sgrinio a Graddio: Mae tywod a graean sy'n cario aur/mwyn yn dod i mewn o'r pen bwydo. Mae wyneb y sgrin ar oleddf yn gwahanu graean mawr ac amhureddau yn gyntaf; mae system chwistrellu yn golchi llaid i ffwrdd ar yr un pryd.
* Gwahanu a Chyfoethogi Disgyrchiant: Mae slyri mwyn mân yn llifo i mewn i flwch llifddor siâp Z/hir wedi'i leinio â phadin (fel glaswellt gludiog aur neu blatiau rhychiog); o dan weithred llif dŵr a chynnwrf/dirgryniad bach, mae mwynau trwm (aur, tun, ac ati) yn setlo ac yn aros, tra bod llaid mwyn ysgafn a sorod yn cael eu cludo i ffwrdd gan lif y dŵr.
Strwythur Plygadwy: Gellir plygu'r corff sgrin, y blwch llifddor, a'r gefnogaeth yn ei hanner neu mewn adrannau, gan ofyn am ychydig iawn o ddadosod a lleihau'n sylweddol y cyfaint ar gyfer llwytho a chludo, gan ei wneud yn addas ar gyfer prosiectau mwyngloddio placer gyda newidiadau aml i'r safle.
Strwythur Craidd
Ffrâm Plygadwy: Cysylltiadau colfachog a bolltio, weldio-am ddim ar-cynulliad y safle, gan hwyluso llwytho cynhwysyddion; yn gyffredin -plygu dwyochrog/canol.
Arwyneb sgrin ar oleddf: gratio dur crwn / sgrin polywrethan, bwlch addasadwy 10-15 mm; mae rhai modelau yn cynnwys modur sy'n dirgrynu ar gyfer atal-clocsio.
System Clybio: Llethr addasadwy (4-8 gradd fel arfer), wedi'i leinio â gwellt bondio / byrddau grid ar gyfer gwell gwahaniad disgyrchiant; gellir spliced adrannau lluosog ar gyfer estyniad.
Dyfais Chwistrellu: Pibellau dŵr pwysedd uchel plygadwy ar y ddwy ochr ar gyfer rinsio unffurf a gwell daduniad.
Mecanwaith Gyrru / Cynnwrf: Mae modur bach yn gyrru ychydig o gynnwrf o'r plât sylfaen i atal cywasgu gwaddod a chynyddu'r gyfradd adennill i tua 90% (sy'n sylweddol uwch na'r 30% o llithrennau sefydlog traddodiadol).
Modelau a Pharamedrau Prif Ffrwd (a Ddefnyddir yn Gyffredin ar gyfer Placer Gold)
Tabl: Model|Gallu Prosesu|Pwysau|Dimensiynau (Heb blygu/Plygwyd)
1020 Math|45–50 t/a|Tua. 1.2 t|Yn addas ar gyfer safleoedd bach a threlars ysgafn
1530 Math|50 m³/a|Tua. 2 t|Hyd heb ei blygu 5m+, gall ffitio mewn cynhwysydd 20 troedfedd ar ôl plygu
Manteision a Senarios Perthnasol
Symudedd Superior: Maint cryno ar ôl plygu, adleoli cyflym ar y ffordd / pellter byr, yn arbennig o addas ar gyfer sianeli afonydd, mwyngloddiau gosod tymhorol, a safleoedd mwyngloddio bach;
Effeithlonrwydd Uchel a Defnydd Isel: Gwrth-gynnwrf cacennau, cyfradd adfer uchel; pŵer yn bennaf rhwng 1.5-3 kW, defnydd isel o ynni;
Gweithredu a Chynnal a Chadw Hawdd: Nid oes angen tîm proffesiynol, ar-gynulliad sgriwiau safle, ailosod chwistrellwyr, sgriniau a gasgedi yn hawdd;
Ceisiadau: Brawychu/cyfoethogi aur placer, tun placer, platinwm placer, a mwyngloddiau placer arfordirol; hefyd yn addas ar gyfer ailgylchu sorod.
Pwyntiau Dethol a Defnydd
Maint a Llethr y Sgrin: Dylid pennu maint y sgrin yn seiliedig ar faint y gronynnau mwyn (mae 10-20 mm yn gyffredin); mae'r llethr llithren a argymhellir yn 4-6 gradd i atal gronynnau aur rhag cael eu golchi i ffwrdd.
Deunydd: Dylai'r ffrâm fod wedi'i gwneud o ddur sy'n gwrthsefyll cyrydiad; dylai'r sgrin gael ei gwneud o-dur crwn/polywrethan sy'n gwrthsefyll traul; yn ddelfrydol dylai'r leinin llithren fod yn gyfuniad o-rwber sy'n gwrthsefyll traul ac aur-gwellt gludiog.
Cyflenwad Dŵr a Diogelu'r Amgylchedd: Mae angen ffynhonnell ddŵr sefydlog; rhaid trin sorod gan waddodiad i osgoi llygru afonydd.
Cludo a Gosod: Ar ôl plygu, rhaid cloi'r colfachau i atal ysgwyd a difrodi'r strwythur wrth eu cludo.
Cynghorion Ychwanegol
Fe'i defnyddir yn aml ar y cyd â sgrin drwm / peiriant bwydo dirgrynol i ffurfio llinell brosesu mwynau symudol; er mwyn gwella'r gyfradd adennill ymhellach, gellir cysylltu bwrdd centrifuge / ysgwyd â diwedd y llithren ar gyfer dewis dirwy.
