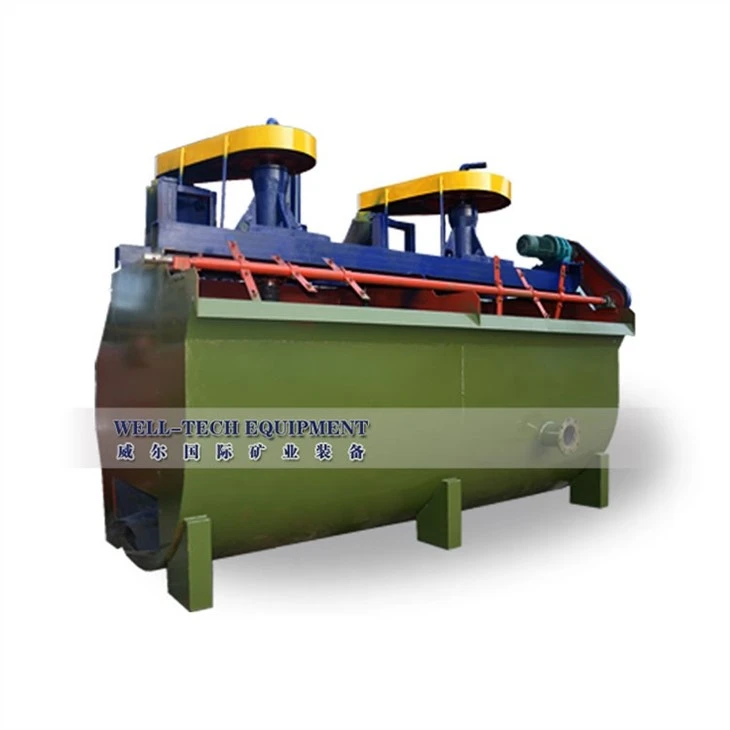

Peiriant arnofio XCF KYF
Disgrifiad:
Pan fydd peiriant arnofio yn gweithio, mae slyri yn cael ei anadlu o waelod y gell i'r gofod rhwng impelwyr. Yn y cyfamser, anfonir yr aer pwysedd isel gan gefnogwr i'r ardal hon trwy'r dosbarthwr aer yn y siafft wag. Ar ôl cymysgu'n ddigonol, caiff y slyri ei wthio allan gan y impeller, ac yna'n mynd i'r gell gyfan. Pan fydd y ewyn yn codi i'r lefel sefydlog, ar ôl y prosesu cyfoethogi, mae froth yn gorlifo i'r cafn ewyn o'r gored gorlif. Mae rhan arall o slyri ore yn llifo i ran isaf impeller ar gyfer yr ail-gymysgu ag aer. Mae'r slyri sy'n weddill yn llifo i'r gell nesaf nes troi'n gynffon.
Mae XCF a KYF yn beiriant arnofio awyru gorfodol. Mae ganddo ddiamedr llai o impeller, felly cyflymder ymylol is, gan arbed 30 y cant -50 y cant o bŵer. Oherwydd ac mae dosbarthwr aer wedi'i gyfarparu yn y tanc, mae aer wedi'i wasgaru'n gyfartal. Mae'r impeller yn gweithredu fel pwmp allgyrchol, er mwyn gwneud i'r gronynnau solet atal dros dro. Gwneir y tanc fel math U, gan leihau setliad tywod i'r lleiaf. Oherwydd dyluniad rhesymol y strwythur impeller a'r gofod impeller, mae gwisgo impeller yn gyfartal, felly, mae bywyd gwasanaeth y impeller a'r stator yn cael eu hymestyn. Ni all Model KYF sugno slyri yn ddigymell, tra bod ganddo ddefnydd pŵer isel. Mewn cyferbyniad, mae gan fodel XCF y gallu i sugno slyri yn awtomatig, a gellir ei ddyrannu'n llorweddol heb fod angen pwmp ewyn, ond mae'n defnyddio mwy o bŵer na model KYF. Felly, mae model XCF a model KYF yn cael eu cyfuno i set, hy, XCF fel y tanc sugno, a KYF fel y tanc uniongyrchol. Gellir trefnu'r set gyfunol yn llorweddol heb bwmp ewyn chwaith.
Nodweddion Cell XCF:
Mae ganddo'r strwythur a pherfformiad tebyg gyda chelloedd KYF a dim ond y gwahaniaeth yw'r stator ar y impeller i fod yn barth pwysau negyddol. Mae mwydion yn cael eu sugno'n awtomatig ond mae defnydd pŵer uwch.
Nodyn:
● Cynnwrf mecanyddol, dim anadliad aer ond mwydion wedi'i sugno'n awtomatig.
● Fe'i cyfunir â Chelloedd KYF i'w grwpio fel cell sugno.
Nodwedd Celloedd KYF:
● Mae Impeller yn siâp côn gyda'r llafnau ar oleddf yn ôl, cynnwrf cryf a strwythur syml.
● Mae llawer o ddosbarthwyr aer wedi'u cyfarparu ar y ceudod impeller, mae aer yn gwasgaru'n dda iawn ac yn cymysgu'r aer a'r mwydion yn dda.
● Gwneir tanc math U a setliad tywod is.
● Mae diamedr y impeller yn llai felly cyflymder ymylol is.
Nodweddion perfformiad:
● Defnydd llai o ynni ac arbed 30-50 y cant o ynni.
● Gronynnau wedi'u arnofio'n dda ac adferiad uwch.
● Gwisgwch y darnau sbâr yn ysgafn fel bod bywyd y gwasanaeth yn cael ei ymestyn.
Nodyn:
● Cynnwrf mecanyddol, dim anadliad aer a dim mwydion yn cael ei sugno'n awtomatig.
● Fe'i cyfunir â Chelloedd XCF fel y celloedd uniongyrchol.
Prif Baramedrau Technegol oPeiriant arnofio XCF
Model | Cyfaint effeithiol (m3) | Gallu (m3/mun) | Diamedr y impeller (mm) | Cylchdro impeller (r.p.m) | Pwysedd y chwythwr (Kpa) | Uchafswm anadliad aer (m3/m2.mun) | Grym impeller (Kw) | Pwysau (Kg) |
XCF-1 | 1 | 0.2-1 | 400 | 358 | Yn fwy na neu'n hafal i 12.6 | 2 | 5.5 | 1154 |
XCF-2 | 2 | 0.4-2 | 470 | 331 | Yn fwy na neu'n hafal i 14.7 | 7.5 | 1659 | |
XCF-3 | 3 | 0.6-3 | 540 | 266 | Yn fwy na neu'n hafal i 19.8 | 11 | 2259 | |
XCF-4 | 4 | 1.2-4 | 620 | 215 | Yn fwy na neu'n hafal i 19.8 | 15 | 2669 | |
XCF-8 | 8 | 3.0-8 | 720 | 185 | Yn fwy na neu'n hafal i 21.6 | 22 | 3968 | |
XCF-16 | 16 | 4-16 | 860 | 160 | Yn fwy na neu'n hafal i 25.5 | 37 | 6520 | |
XCF-24 | 24 | 4-24 | 950 | 153 | Yn fwy na neu'n hafal i 30.4 | 37 | 8000 | |
XCF-38 | 38 | 10-38 | 1050 | 136 | Yn fwy na neu'n hafal i 34.3 | 55 | 11000 |
Prif Baramedrau Technegol oPeiriant arnofio KYF
Model | Cyfaint effeithiol (m3) | Gallu (m3/mun) | Diamedr y impeller (mm) | Cylchdro impeller (r.p.m) | Pwysedd y chwythwr (Kpa) | Uchafswm anadliad aer (m3/m2.mun) | Grym impeller (Kw) | Pwysau (Kg) |
KYF-1 | 1 | 0.2-1 | 340 | 281 | Yn fwy na neu'n hafal i 12.6 | 2 | 7 | 826 |
KYF-2 | 2 | 0.4-2 | 410 | 247 | Yn fwy na neu'n hafal i 14.7 | 5.5 | 1419 | |
KYF-3 | 3 | 0.6-3 | 480 | 219 | Yn fwy na neu'n hafal i 19.8 | 7.5 | 1885 | |
KYF-4 | 4 | 1.2-4 | 550 | 200 | Yn fwy na neu'n hafal i 19.8 | 11 | 2206 | |
KYF-8 | 8 | 3.0-8 | 630 | 175 | Yn fwy na neu'n hafal i 21.6 | 15 | 3600 | |
KYF-16 | 16 | 4-16 | 740 | 160 | Yn fwy na neu'n hafal i 25.5 | 30 | 5900 | |
KYF-24 | 24 | 4-24 | 800 | 150 | Yn fwy na neu'n hafal i 30.4 | 7500 | ||
KYF-38 | 38 | 10-38 | 880 | 139 | Yn fwy na neu'n hafal i 34.3 | 45 | 10300 |
Cais:
Fe'i defnyddir yn helaeth mewn cyfoethogi ar gyfer metelau anfferrus, metelau du ac anfetelau mewn ffatrïoedd arnofio canolig a mawr ar gyfer y crynodiad garw a sborion.
Celloedd arnofio mwy garw
Celloedd arnofio prosesu mwynau
